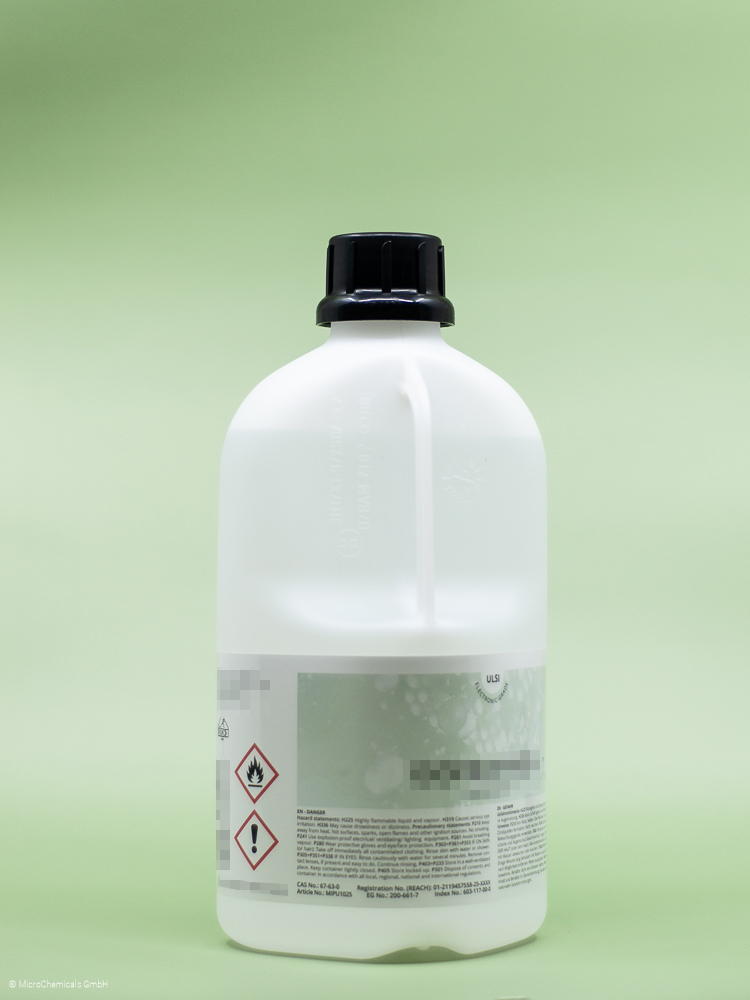

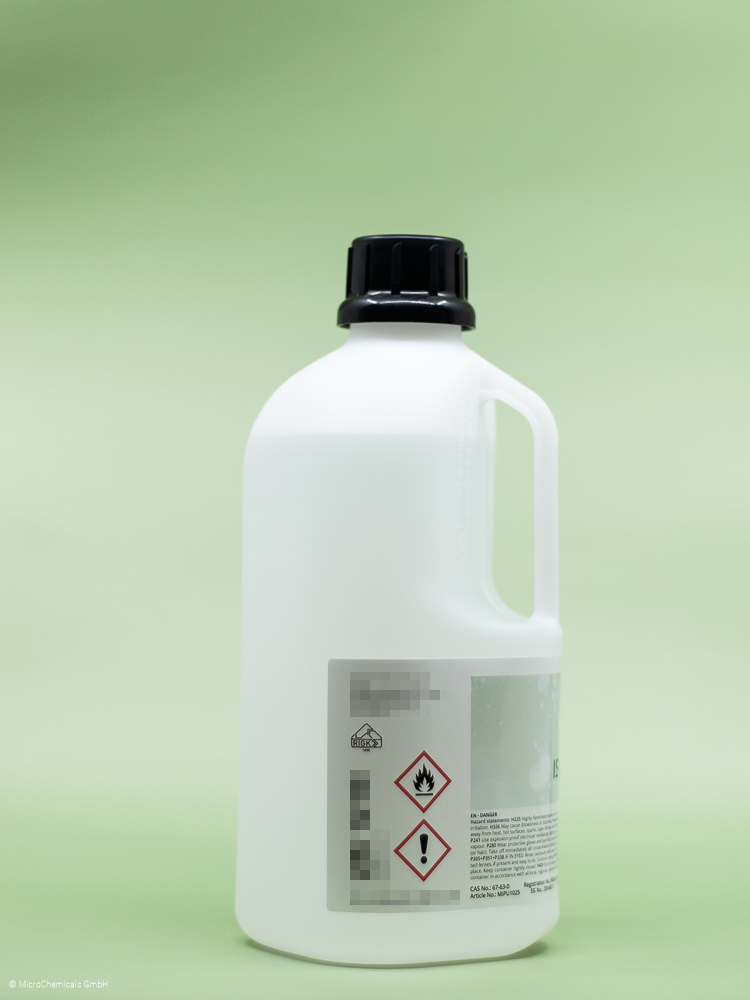

AZ P4620 Photoresist - 3.785 l
Merck Performance Materials GmbH
AZ® P4620 is a DNQ based thin positive resist for wet etching.
Die Preise sind nach Anmeldung sichtbar.
Schicken Sie uns eine Anfrage bei Fragen zu Artikeln, zur Abnahmemenge, Lieferzeit oder bei einer Musteranfragen!
Produktnummer:
1A0P4620
Hersteller:
Merck Performance Materials GmbH
Produktinformationen "AZ P4620 Photoresist - 3.785 l"
AZ® P4620
Positive Dicke Resist - AZ® P4110, AZ® P4330, AZ® P4903, AZ® P4620
Allgemeine Informationen
Die AZ® P4000 positive Resist Serie mit ihren Mitgliedern AZ® P4110, AZ® P4330, AZ® P4620 und AZ® P4903 hat zwei Hauptmerkmale: Eine verbesserte Haftung auf allen gängigen Substraten für eine höhere Stabilität z.B. beim Nassätzen oder Galvanisieren und eine niedrigere photoaktive Substanzkonzentration, die das Auftragen von dicken und sehr dicken Resist Schichten (ca. 1 - 30 µm) ermöglicht. Diese Resist Serie hat eine mittlere thermische Stabilität und kann mit herkömmlichen KOH- oder TMAH-basierten Developer entwickelt werden.
AZ® P4620 (15µm Löcher bei 24µm Schichtdicke für die Au-Beschichtung)
Produkt-Eigenschaften
- Optimierte Resist Haftung auf allen gängigen Substratmaterialien
- Breites Prozessparameterfenster für stabile und reproduzierbare Litho-Prozesse
- Kompatibel mit allen gängigen Developer (KOH- oder TMAH-basiert)
- Kompatibel mit allen gängigen Strippern (z. B. mit AZ® 100 Remover, organische Lösungsmittel oder wässrige Alkalien)
- g-, h- und i-linienempfindlich (ca. 320 - 440 nm)
- Resist schichtdickenbereich ca. 5 - 30 µm
Developer
Wenn metallionenhaltige Developer verwendet werden können, eignet sich die KOH-basierte AZ® 400K in einer 1:4 Verdünnung oder die fertig verdünnte Version AZ® 400K 1:4 (für höhere Resist Schichtdicken 1:3,5 - 1:3 verdünnt möglich) Developer. Wenn metallionenfreie Developer verwendet werden müssen, empfehlen wir die TMAH-basierte AZ® 2026 MIF Developer (unverdünnt).
Entferner
Für nicht vernetzte Resist Filme können AZ® 100 Remover, DMSO oder andere übliche organische Lösungsmittel als Stripper verwendet werden. Wenn der Resist Film vernetzt ist (z.B. durch Hochtemperaturschritte > 140°C, während Plasmaprozessen wie Trockenätzen oder während der Ionenimplantation), empfehlen wir das NMP-freie TechniStrip P1316 als Remover. AZ® 920 Remover kann ebenfalls eine gute Wahl sein, wenn es sich um hart behandelte oder schwer zu entfernende Resist Rückstände handelt.
Ausdünnung/Randwulstentfernung
Wir empfehlen zum Verdünnen und Entfernen von Randwülsten AZ® EBR Solvent oder PGMEA. AZ® EBR 70/30 Solvent ist ebenfalls für die Entfernung von Randwülsten geeignet.
Weitere Informationen
MSDS:
Sicherheitsdatenblatt AZ® P4620 Fotolack englisch
Sicherheitsdatenblatt AZ® P4620 Fotolack deutsch
TDS:
Technisches Datenblatt AZ® P4620 Fotolack englisch
Technisches Datenblatt AZ® P4000 Serie englisch
Informationen AZ® P400 Serie englisch
Anwendungshinweise:
Weitere Informationen über Fotolack Verarbeitung
| Chemically amplified: | no |
|---|---|
| Film thickness: | 5.0 – 30.0 µm |
| Film thickness range: | thick (> 5.1µm) |
| High thermal stability: | no |
| Mode: | positive |
| Optimized for: | electroplating, wet etching |
